كيف يدعم الصب الاستثماري مع التشغيل الآلي باستخدام الحاسب الآلي مشاريع التحملات الضيقة

في التصنيع عالي الدقة، يُعد الوفاء بمتطلبات التحملات حتى مستوى الميكرومتر ±(٠٫٠١ مم) شرطًا جوهريًّا. وغالبًا ما تتجاوز المتطلبات الضيقة في الأشكال الهندسية المعقدة الحدود الاقتصادية والفيزيائية للتصنيع باستخدام عملية واحدة فقط.

الصب الاستثماري مقترناً بالتشغيل الآلي باستخدام الحاسوب ويحلّ هذه المشكلة. إذ يعتمد هذا النهج على الصب بالقالب الاستثماري (الصب بالشمع المفقود) لإنتاج أشكال هندسية معقدة قريبة من الشكل النهائي، ويقتصر استخدام التشغيل الآلي باستخدام آلات التحكم العددي الحاسوبي على الأسطح الوظيفية، مما يتيح تحقيق التحملات الضيقة بشكل موثوق مع الحفاظ على تكاليف الإنتاج ضمن الحدود المعقولة.

١. تقسيم المهام: لماذا ينجح هذا النهج الهجين

لا يوفّر الصبّ ولا التصنيع الآلي وحدهما التوازن المثالي بين الحرية الهندسية والدقة دون المليمتر.

ما يقدّمه الصبّ الاستثماري: يُشكّل ممرات داخلية معقّدة، وجدران رقيقة، وContours معقّدة مع تشطيب سطحي طبيعي من RA 3.2 - ٦,٣ ميكرومتر ودقة أساسية بعد الصب تبلغ حوالي ±٠,١ مم - ±٠,٣ مم. ويقلّل هذا الشكل شبه النهائي من كمية المادة التي يجب أن تزيلها آلات التصنيع باستخدام الحاسوب.

ما يضيفه التصنيع باستخدام الحاسوب: يحقّق دقة ميكرومتريّة تصل إلى ±٠,٠١ مم إلى ±0.005 مم على الميزات الوظيفية الحرجة مثل مقاعد المحامل، والمنافذ المُخَرَّشة، وأسطح الختم، والثقوب الدقيقة.

٢. الاستراتيجيات الهندسية لتحقيق التحملات الضيقة

يتطلب تحقيق نتائج متسقة وعالية الدقة تكامُنًا وثيقًا بين مهندسي الصب ومُبرمِجي ماكينات التحكم العددي في مرحلة التصميم:

العوامل الرئيسية التي تُحكِم الدقة

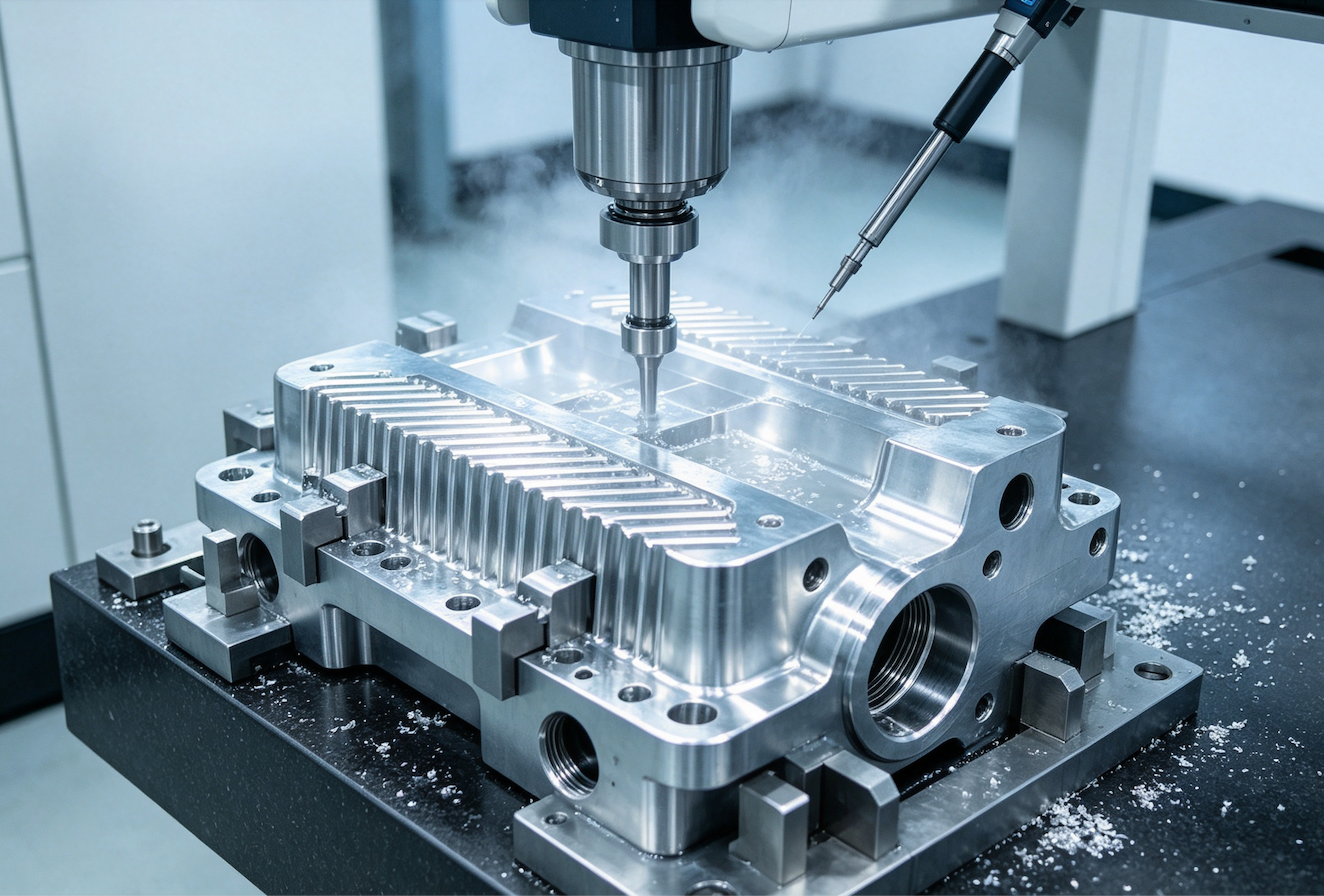

التثبيت المخصص والكشف التكيفي باستخدام الحاسب الآلي يعوّضان عن اختلافات الصب لتحقيق تسامح ضيق بقيمة ±٠٫٠١ مم.

٣. التطبيقات الصناعية التي تتطلب تسامحات دقيقة

الطيران والفضاء والدفاع: مكونات أنظمة الوقود، وحوامل المحركات، ودعائم التوربينات المصنوعة بالصب في إنكونيل أو التيتانيوم أو الفولاذ المقاوم للصدأ من النوع ١٧-٤ فِـه مع واجهات تركيب مصنوعة بدقة عالية وفقًا لمعايير جودة إيه إس٩١٠٠.

الطاقة السائلة والهيدروليك: هيكل الصمامات وعلب المضخات وتوزيعات الهيدروليك التي تجمع بين القنوات الداخلية المُسبوكة والأسطح الختمية المصقولة بدقة متناهية (متوسط خشونة السطح: ٠٫٤ ميكرومتر) لمنع التسرب عند الضغوط العالية.

السيارات ومنظومات الدفع: أغلفة الشواحن التوربينية ومكونات عمود المرفق التي تتطلب أقطارًا دقيقة جدًّا لأسطح المحامل ومحاذاة دقيقة لمسارات زيت التزييت.

٤. نطاق ضبط الجودة

لضمان التسليم دون عيوب في العقود ذات الدقة العالية، يمر كل قطعة بعملية تحقق من الجودة على ثلاث مستويات:

الفحص غير المدمر للقالب الخام: التصوير الإشعاعي (بالأشعة السينية) وفحص صبغة الاختراق لاكتشاف التجاويف أو الشقوق المجهرية داخل القطعة قبل التشغيل الآلي.

الاستكشاف أثناء التشغيل: تتحقق probes المثبتة على العمود من موقع قطعة العمل قبل تنفيذ مسارات أدوات القطع.

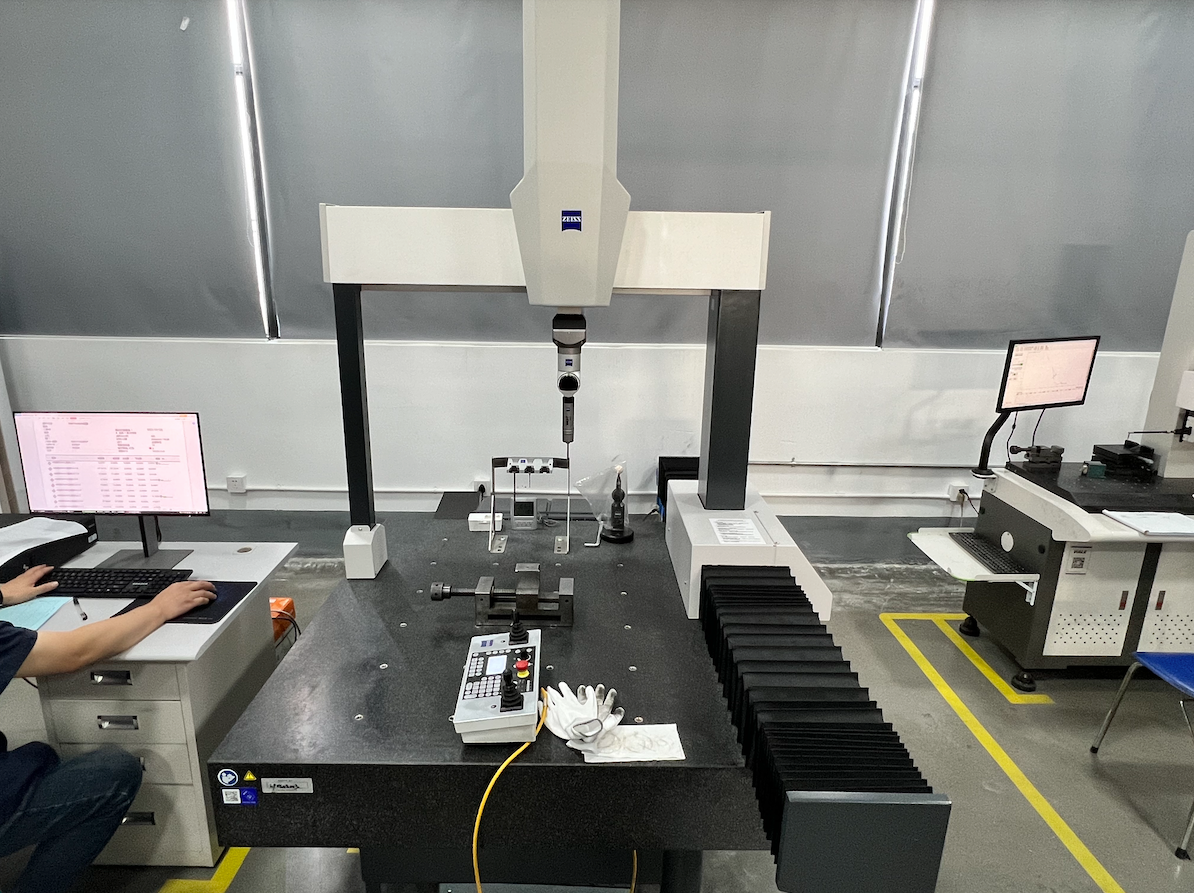

التحقق النهائي بنسبة ١٠٠٪ باستخدام آلة قياس الإحداثيات (CMM): تتحقق آلات قياس الإحداثيات من الأبعاد مقابل نماذج الـ CAD ثلاثية الأبعاد قبل الشحن.

الأسئلة الشائعة (FAQ)

س: ما التحملات التي يمكن تحقيقها عمليًّا باستخدام هذه العملية المدمجة؟

ج: يُنشئ الصب الاستثماري الجسم شبه النهائي ( ±٠٫١ مم إلى ±٠٫٣ مم)، بينما تُحسِّن عمليات التشغيل الآلي بالحاسوب (CNC) الثقوب الحرجة والخيوط وأسطح الإغلاق إلى ±0.01 مم (أو تحمل ضيق جدًّا ±٠٫٠٠٥ مم للأجزاء الدورانية مثل أسطح المحاور الحاملة).

س: هل هذه العملية اقتصادية من حيث التكلفة للمشاريع الدقيقة ذات الإنتاج المنخفض؟

ج: نعم. بالنسبة للسبائك باهظة الثمن (مثل Inconel وTitanium و316L) أو الهندسات المعقدة، فإن أحجام الدفعات قد تكون صغيرة جدًّا مثل من ٥٠ إلى ١٠٠ قطعة justification of the process through raw material savings and reduced CNC setup time.

هل تواجه تحديات في تحقيق التحملات الضيقة في مشروع التصنيع القادم؟

أرسل ملفات التصميم ثلاثي الأبعاد (STEP/IGES) والرسومات الهندسية ثنائية الأبعاد إلى فريقنا للحصول على تقييم مجاني لقابلية التصنيع (DFM) وعرض سعر سريع خلال ٢٤ ساعة .
