Trupi i pumpeve

Specifikimet Teknike & Aftësitë

Kontrolli i plotë i cilësisë dhe testimi i montimit

Për të siguruar performancën pa rrjedhje dhe integrimin tërësisht të qëndrueshëm në tubacionet tuaja, ne zbatojmë një proces cilësie të ngushtë:

• Montimi i saktë dhe kontrolli i përshtatjes: Çdo montim me shumë pjesë verifikohet për koncentricitetin dimensionale dhe tolerancat e lidhjes së ndërlidhura, duke garantuar instalimin perfekt në terren pa gabime.

• Saktësia dimensionale (CMM): Inspektuar kritikisht duke përdorur Makinat e Matjes së Koordinatave për të siguruar që vrimat e bulonave të flangës, hapat e filetit dhe kamerat e brendshme përputhen perfekt me planet CAD.

• Herkueshmëria ndaj ajrit dhe testimi i shtypjes: testohet 100% me shtypje pneumatike/hidraulike në kërkesë për të eliminuar porozitetin e rëndësishëm të kastimit dhe për të garantuar një shtyllë pa çarje.

• Verifikimi i Materialit: Validuar nga Spektrometrat për përbërjen kimike dhe testuar për ngurtësinë mekanike për të siguruar mbajtjen e gjatë afatshme të shtypjes.

• Inspektimi i Sipërfaqes me NDT: Përpunuar përmes Testimit me Penetrues Lëngor (LPT) për të zbuluar dhe eliminuar çarjet mikroskopike në sipërfaqe.

Shërbime OEM / ODM të personalizuara

• Personalizim modular: Ne mund të personalizojmë tërë montazhin e pompës ose pjesët individuale të saj bazuar në vizatimet tuaja teknike 2D/3D (STEP, IGES, DWG).

• Përfundime të lira të sipërfaqes: Të disponueshme me blasterim standard me plumb, pasivizim acid (për shtresë shtesë kundër korrozionit) ose elektropolishim, në varësi të kërkesave të tubacionit tuaj.

• Dokumentacion i gjurmuar: Certifikatat e materialit nga fabrika dhe raportet e inspektimit dimensionale me makinën e matjeve koordinative (CMM) shoqërojnë çdo partisë.

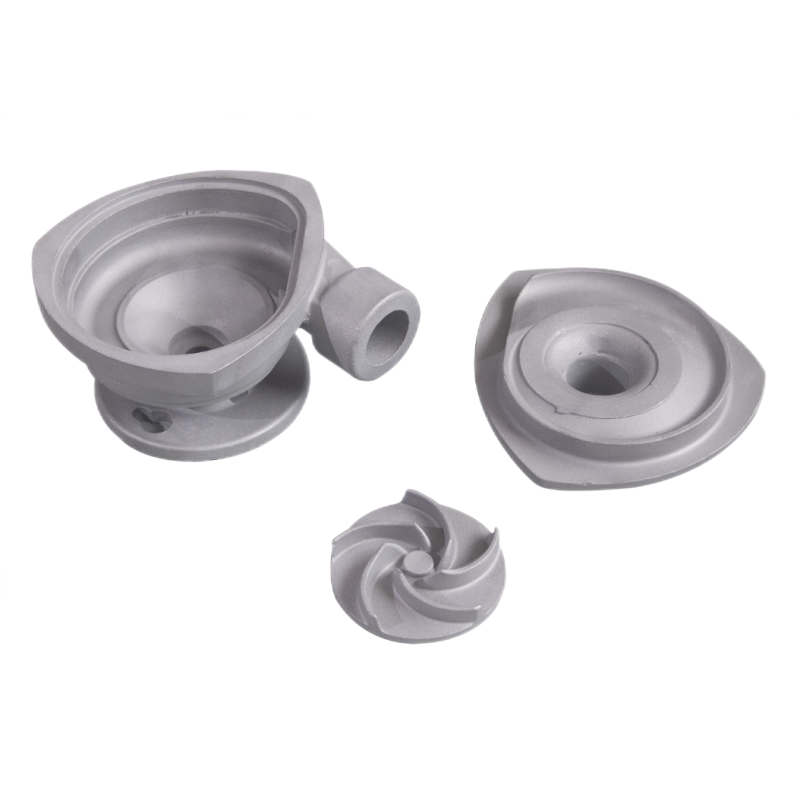

Kastim me investim i personalizuar i trupit të pompës

Ky trup i pompës paraqitet si një përbërës tipik i prodhuar personalisht për tubacionet industriale; sistemet e transportit të lëngjeve; konfigurimet e pompave industriale të vegjël deri mesatare. Honyang Cast zhvillon pjesë të ngjashme nga vizatimet e klientëve, jo duke ofruar specifikime të fiksuara në katalog.

Plani i prodhimit duhet të lidhë gjeometrinë funksionale të pjesës—montimi i trupit të pompës me shumë pjesë; pjesët që përputhen me ndërfaqe të lidhura, fileto, flanxha dhe kamerat e brendshme—me kërkesat për veglat, kastimin me investim, përpunimin dhe inspektimin matës. Dimensionet përfundimtare, ndërfaqet dhe kriteret e pranimi konfirmohen gjatë revizionit të vizatimeve.

FURNIZIM I VEÇANTË PËR PROJEKT

Grada e materialit, dimensionet, zonat e tolerancave, leja e punimit me makina, gjendja e sipërfaqes, kërkesat e funksionimit dhe regjistrimet e inspektimit konfirmohen pas shqyrtimit të vizatimit 2D, modelit 3D dhe specifikimit të projektit nga klienti.

Parametrat Teknikë Kyç dhe Specifikimet e Personalizuara

Bashkësia e parametrave është e zgjedhur për funksionin e kësaj komponente. Vlerat e panjohura mbeten të kontrolluara nga vizatimi dhe nuk duhet të zëvendësohen me të dhëna të përgjithshme nga katalogu.

Dizajni i pjesës dhe veçoritë strukturore

Procesi i prodhimit dhe plani i përpunimit

Një rrugë specifike për projektin përcaktohet pas shqyrtimit të gjeometrisë, ligaturës, tolerancave, volumit dhe kërkesave të verifikimit.

1. Shqyrtimi i vizatimit dhe i analizës së përpunueshmërisë (DFM) — identifikohen ndërfaqet funksionale, kalimet në mur, pjerrësia, leja e përpunimit, referencat dhe qasja për kontroll.
2. Planifikimi i veglave dhe i modelit — zhvillohen veglat prej vajxhi, strategjia e bërthamave dhe metoda e montimit të modelit, të kërkuara nga gjeometria e miratuar.
3. Kastimi me investim — kontrollohen modeli prej vajxhi, shkurtesa keramike, shkrirja, mbushja dhe ngurtësimi për ligaturën dhe gjeometrinë e përzgjedhur të pjesës.
4. Largimi i shkurtesës dhe përfundimi — largohen sistemet e mbushjes, pastrohet kastimi dhe përgatiten zonat kritike për kontroll ose përpunim.
5. Përpunimi CNC ku është e nevojshme — përpunohen faqet hermetizuese, boshtet, filetë, vrimat ose ndërfaqet e montimit të përcaktuara në vizatim.
6. Inspektimi final dhe regjistrimet — verifikoni karakteristikat e pajtuar dhe përpiloni materiale, regjistrime dimensionale ose të NDT-të që kërken janë për projektin.

Referencat e Procesit të Faqes Burim

• Kastimi me saktësi / kastimi me investim — zbatueshmëria dhe hapsira e zbatimit duhet të konfirmohen për këtë projekt.
• Toleranca e kastimit ISO 8062 (GB/T6414) CT6 — zbatueshmëria dhe hapsira e zbatimit duhet të konfirmohen për këtë projekt.
• Përpunimi përfundimtar CNC i filetave dhe të faqeve të bashkangjitjes me flanxh — zbatueshmëria dhe fusha e aplikimit do të konfirmohen për këtë projekt.
• Shpërthimi i opsionalit, pasivizimi me acid ose elektropolishimi janë përmendur si shërbime — zbatueshmëria dhe fusha e aplikimit do të konfirmohen për këtë projekt.

HAPSIRA E PROCESIT

Kastimi me investim dhe makinimi CNC përshkruhen si rruga kryesore. Traktimi termik, mbulimi, polirimi, balancimi, testimi i shtypjes, testimi radiografik, PPAP ose procese të tjera speciale duhet të tregohen si specifike për projektin, përveç nëse hapsira e tyre është e konfirmuar.

Aftësia e Zhvillimit të Personalizuar

Honyang Cast mbështet zhvillimin bazuar në vizatime të trupit të pompës dhe të komponentëve të tjerë të kastuar me model të humbur, nga vlerësimi i mundësisë së prodhimit deri te miratimi i mostrave dhe prodhimi i përsëritur.

1. Inputi i RFQ — dorëzoni vizatimin 2D, modelin STEP/IGES, materialin, volumin vjetor, kushtet e punës dhe karakteristikat kritike.
2. Vlerësimi DFM — përputhni mundësinë e kastimit, strategjinë e bërthamës ose të portave, lejën e punimit me makina, skemën e referencave dhe metodën e kontrollit.
3. Mjetet dhe mostrat — zhvilloni mjetet, prodhoni mostrat fillestare dhe kontrolloni karakteristikat e pajtuar.
4. Miratimi i klientit — vlerësoni mostrat, dimensionet dhe regjistrimet sipas procesit të miratimit të pajtuar.
5. Dorëzimi i prodhimit — furnizoni pjesët siç janë kastuar, të punuara me makina, të përfunduara ose gati për montim, sipas fushës së konfirmuar.

Vlera e Aplikimit & Kërkesat e Shërbimit

Hyrjet e Dizajnit të Kërkuara nga Klienti

• vizatim 2D prodhimi dhe model 3D në formatin STEP, IGES ose një format tjetër i pajtuar.
• Klasa e materialit ose kërkesat për performancën e punës.
• Mediumi i shërbimit, ngarkesa, temperatura, shtypja, shpejtësia, vibracioni ose kushtet e higjenës, sipas rastit.
• Dimensionet kritike, specifikimet gjeometrike dhe tolerancat (GD&T), referencat e përpunimit dhe kërkesat për përfundimin e sipërfaqes.
• Inspektimet e detyrueshme jozhduktive (NDT), certifikatat e materialit, raportet dimensionale dhe procedura e miratimit.
• Vëllimi vjetor i përafërt, madhësia e partisë dhe afati i synuar.

Thirrje për Veprim

DËRGO NJË SKICË PËR NJË SHQYRTIM TË MUNDËSISË SË PRODHIMIT

Ngarkoni vizatimin dhe modelin 3D të trupit të pompës suaj së bashku me materialin, sasinë, kushtet e punës dhe kërkesat e inspektimit. Ekipi ynë do të shqyrtojë rrugën e hedhjes, gamën e përpunimeve dhe planin e cilësisë para ofertës.
